SatLink-ResQ

Mobile satellitengestützte Notfall-Funkstation zur unabhängigen Kommunikation über QO-100

Projektbeschreibung

SatLink-ResQ ist eine mobile Notfall-Funkstation, die entwickelt wurde, um auch in Gebieten mit schlechter oder fehlender Netzabdeckung einen Notruf absetzen zu können. Die Kommunikation erfolgt über den geostationären Amateurfunksatelliten QO-100.

Ziel des Projektes war es, eine funktionsfähige Station zu entwickeln, die sowohl das Senden als auch das Empfangen von Funksignalen ermöglicht. Dabei wurden getrennte Sende- und Empfangspfade realisiert, um eine stabile und zuverlässige Übertragung sicherzustellen.

Besonderer Fokus lag auf Mobilität, Energieeffizienz und einer kompakten Bauweise. Die Station ist leicht transportierbar und kann unabhängig von klassischer Infrastruktur betrieben werden.

Technische Umsetzung

HF-Schaltungstechnik
Impedanzanpassung & S-Parameter
Satellitenkommunikation (QO-100)
Leistungsverstärkung im 2,4 GHz Bereich
SDR-Systemintegration
DC/DC-Wandler & Energiearchitektur
Antennendesign & Polarisation
Pegel- & Linkbudget-Berechnung

Systemarchitektur

Die Funkstation basiert auf einem Software Defined Radio (SDR) mit einem ADALM-PLUTO als Transceiver. Die Steuerung erfolgt wahlweise über einen Laptop oder einen Raspberry Pi 4.

Sendepfad (2,4 GHz)

Das Ausgangssignal wird über ein RF-Frontend (CN0417) geführt und anschließend über einen SKY66292 Leistungsverstärker sowie ein DX Patrol 2,4 GHz Verstärkermodul auf die erforderliche Sendeleistung angehoben. Bandpassfilter und Hybridkoppler gewährleisten spektrale Reinheit und Impedanzanpassung.

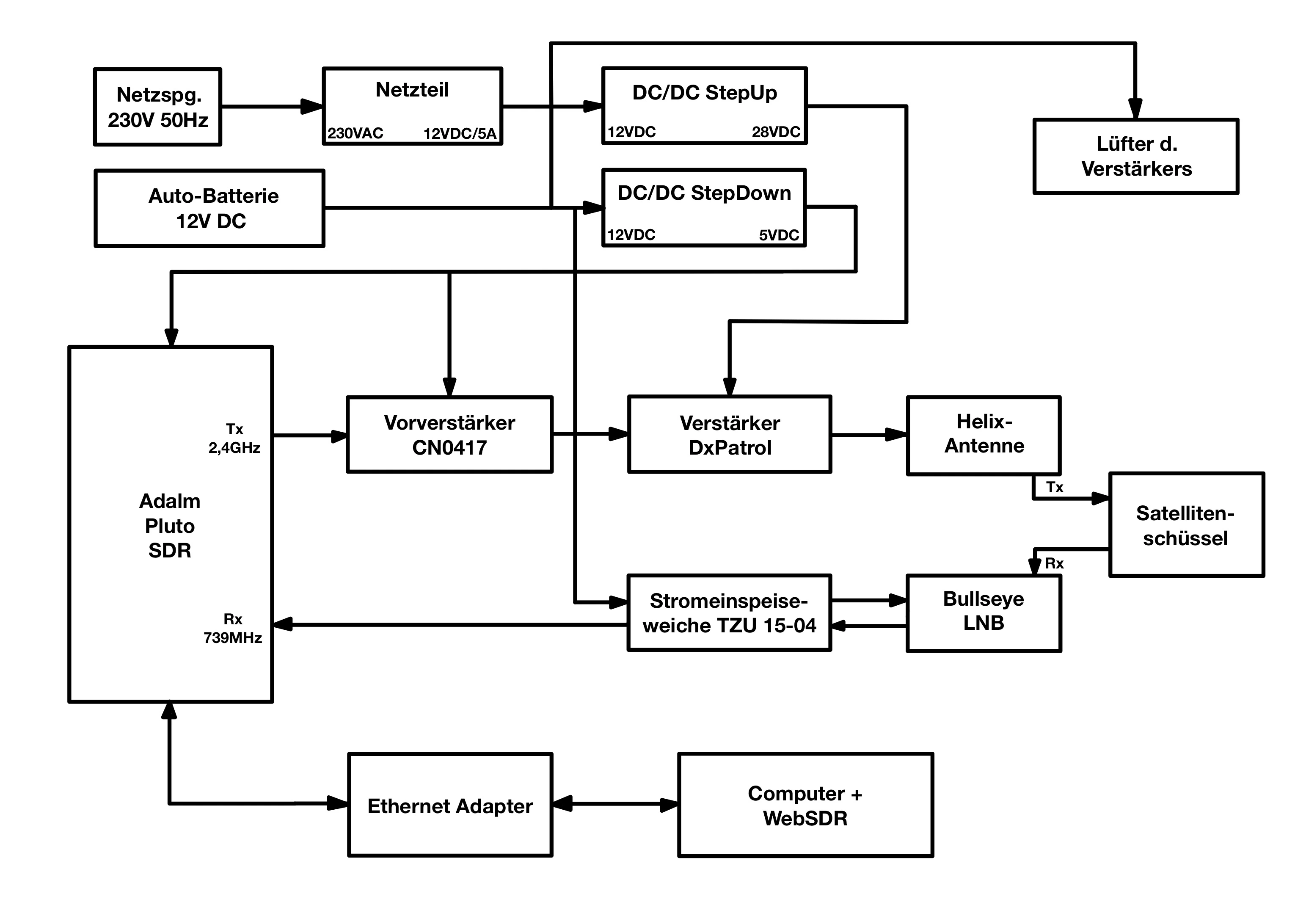

Blockdiagramm der Signal- und Energiepfade

Empfangspfad (739 MHz IF)

Ein Bullseye LNB setzt das empfangene 10-GHz-Satellitensignal durch Mischung mit einem lokalen Oszillator auf eine Zwischenfrequenz von 739 MHz um. Über eine Stromeinspeiseweiche wird das Signal dem SDR-System zugeführt.

Energieversorgung

Das System kann sowohl über 230V-Netzspannung als auch über eine 12V-Autobatterie betrieben werden. DC/DC-Step-Up- und Step-Down-Wandler erzeugen 28V für den Leistungsverstärker sowie 5V für die Steuerelektronik.

Impressionen

Leiterplattenlayout eines Leistungsverstärkers im Eigenbau

DX Patrol 2,4 GHz Leistungsverstärker

Blockdiagramm der Signal- und Energiepfade
